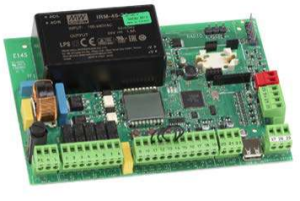

E145S Scheda elettronica
Descrizione
CARATTERISTICHE TECNICHE
Modello E145S
Tensione di alimentazione di rete Alimentatore switching da 90V~ a 260V~ 50(60) Hz
Potenza max 4W Stand by, <2W con funzione sleep (programmabile da PC/MAC) W
Potenza max motore 800 W
Carico max accessori 500 mA 24V – 500 mA BUS 2easy
Carico max elettroserratura Serratura FAAC (12V~ – 24V ) – non FAAC 24V – 500 mA
Programmazione Display LCD e pulsanti, mediante dispositivi di connettività Simply Connect
Segnalazione stato Display LCD e led
Ingressi in morsettiera
Open, Open anta pedonale, Stop (closed), BUS 2easy, Sicurezze in apertura, Sicurezze in chiusura,
Alimentazione + Terra, Finecorsa di apertura e chiusura, Ingresso costa di sicurezza in apertura,
Ingresso costa di sicurezza in chiusura
Uscite in morsettiera Lampeggiatore, Motori, Alimentazione accessori 24V , 2 OUTPUT programmabili (default:
lampada spia e fail-safe), 2 elettroserrature
Connettore rapido Modulo XF 433/868 per decodifica OmniDEC,connettore per DECODER/MINIDEC/RP, USB-A, Simply
Connect
Fusibili di protezione 1 (10A)
Temperatura ambiente di esercizio -20°C ÷ +55°C
Nota: La scheda elettronica E145S può comandare uno o due operatori a battente, oppure un motoriduttore scorrevole, oppure impianti misti battentescorrevole.

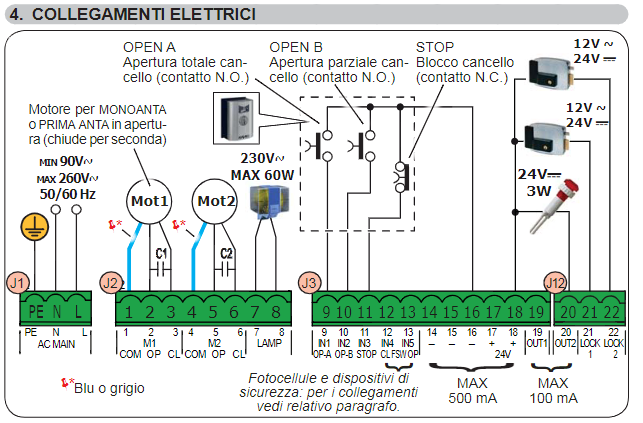

Schema:
